二層帶車庫別墅設計圖紙_歐式別墅設計圖紙,鼎川建筑別墅圖紙
購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們?cè)O(shè)計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看 別墅設計業務流程，并聯系設計客服咨詢?cè)O(shè)計收費標準。
詳細介紹
注：圖紙為長沙市鼎川建筑設計有限公司設計作品，已通過國家版權局進行版權登記，受法律 保護。圖紙?jiān)O(shè)計都是依照國家建筑行業標準設計的，對其結構受力安全執行建筑設計行業的強制性法律責任，即對別墅設 計圖紙結構安全負終身責任制。施工方在施工過程中圖紙有看不明白或需要技術上支持的，拔打我們公司客服電話400- 8080-889，我們將會熱情為其解答。
| 圖紙屬性 | |||
| 編號： DC0254 | 層數： 二層 | 結構形式： 磚混結構 | 主體造價： 38-48萬 |
| 開間： 13.5米 | 進深： 11.7米 | 占地面積： 159.14平方米 | 建筑面積： 384.94平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 建筑設計總說明一、建筑設計總說明二、建筑設計總說明三、建筑設計總說 明四、一層平面圖、二層平面圖、閣樓平面圖、屋頂平面圖、1-7軸立面圖、7-1軸立面圖、A-G軸立面圖、G-A軸立面圖、 1-1剖面圖、樓梯詳圖一、樓梯詳圖二、門窗詳圖、節點詳圖一、節點詳圖二 | |||
| 結 構 圖： | 結構設計總說明一、結構設計總說明二、坡屋面構造大樣、基礎平面布置圖 、基礎詳圖、一層梁配筋圖、二層梁配筋圖、二層板平法施工圖、閣樓層梁配筋圖、閣樓層板平法施工圖、坡屋頂層梁配 筋圖、坡屋頂層板平法施工圖、節點詳圖一、樓梯結構圖 | |||
| 給排水圖： | 給排水設計說明（一）、給排水設計說明（二）、給排水系統原理圖 污水 系統圖、衛生間給排水大樣圖、一層給排水平面圖、二層給排水平面圖、悶頂給排水平面圖、屋頂排水平面圖、化糞池大 樣圖 | |||
| 電 氣 圖： | 電氣設計說明及圖例、配電系統圖一、配電系統圖二、一層照明平面圖、二 層照明平面圖、閣樓層照明平面圖、一層插座平面圖、二層插座平面圖、閣樓層插座平面圖、防雷平面圖、接地平面圖、 一層電訊平面圖、二層電訊平面圖 | |||
| 設計功能 | ||||
| 一 層： | 客廳、臥室（附衣帽間、衛生間）、臥室、廚房、餐廳、衛生間、車庫 | |||

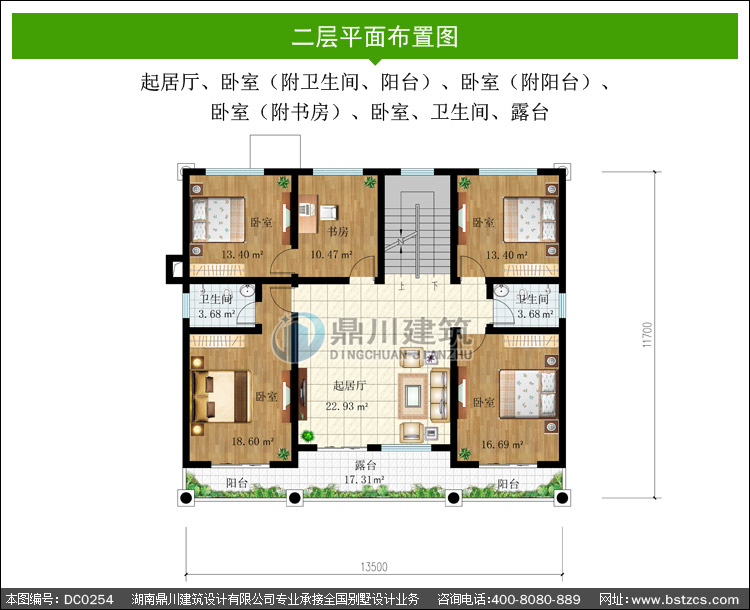

| 二 層： | 起居廳、臥室（附衛生間、陽臺）、臥室（附陽臺）、臥室（附書房）、臥 室、衛生間、露臺 | |||

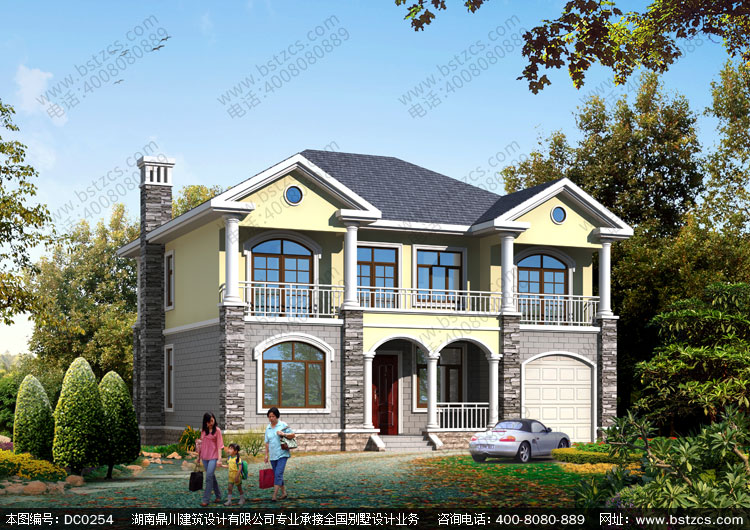

本套圖紙有施工圖59張，效果圖3張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵， 無電子版
