二層帶閣樓大面積別墅設計全套圖紙_別墅設計圖紙,農村房屋設計圖
- 商品編號： DC0223
- 規 格： 20.7米×10.8米
- 支付方式： 貨到付款 | 在線支付 | 匯款轉賬
- 郵 費： 全國范圍內包郵
- 服務保障：
- 商品套餐： 原版圖紙 原版圖紙+材料預算 鏡像版圖紙 鏡像版圖紙+材料預算
- 一 口 價： ￥1980.00
請您在下訂單前與在線客服確認配送范圍。
您在本站訂購的圖紙，我們客服人員會電話與您聯系確認圖紙編號、收貨信息等， 感謝您對本站的關注，祝您網上購物愉快！
購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，我們不出售電子文件、光盤。我們設計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易復印、方便收藏，可以直接應用到施工現場。售后服務僅為圖紙答疑，不包任何修改，因?yàn)橹灰渲幸粡垐D紙改變，其它圖紙相應均需修改，工作量較大，所以我們不包修改。如果您個性要求較多需按要求訂做設計，請查看 別墅設計業務流程，并聯系設計客服咨詢設計收費標準。
詳細介紹
| 圖紙屬性 | |||
| 編號： DC0223 | 層數： 二層 | 結構形式： 磚混結構 | 主體造價： 40-50萬 |
| 開間： 20.7米 | 進深： 10.8米 | 占地面積： 205.98平方米 | 建筑面積： 430.25平方米 |
| 圖紙內容 | ||||
| 建 筑 圖： | 建筑設計說明、工程做法表、一層平面圖、二層平面圖、閣樓平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門頭詳圖、節點大樣圖、門窗大樣圖、門窗表 | |||
| 結 構 圖： | 結構設計說明、基礎平面布置圖、基礎大樣圖、一層板結構平面圖、閣樓層板結構平面圖、屋頂板結構平面圖、一層梁結構平面圖、閣樓層梁結構平面圖、頂層梁結構平面圖、樓梯配筋圖、節點大樣圖 | |||
| 給排水圖： | 給排水設計說明、一層給排水平面圖、二層給排水平面圖、閣樓層給排水平面圖、排水系統圖、衛生間大樣圖、冷熱水系統圖 | |||
| 電 氣 圖： | 電氣設計說明、設備材料表、等電位聯結做法、配電系統圖、弱電系統圖、配電干線系統圖、一層照明平面圖、二層照明平面圖、閣樓層照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、接地平面圖、屋頂防雷平面圖 | |||
| 設計功能 | ||||

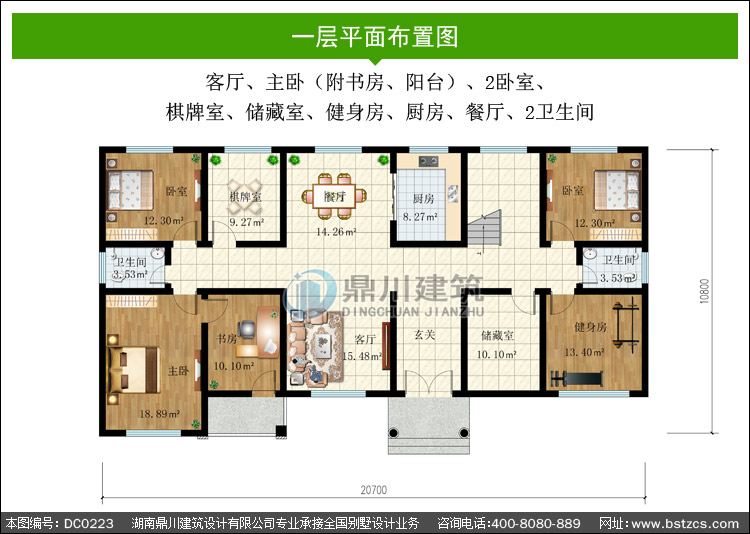

| 一 層： | 客廳、主臥（附書房、陽臺）、2臥室、棋牌室、儲藏室、健身房、廚房、餐廳、2衛生間 | |||
| 二 層： | 活動室、主臥（附衣帽間，陽臺）、臥室（附陽臺）、4臥室、兒童房、儲藏室、2衛生間 | |||

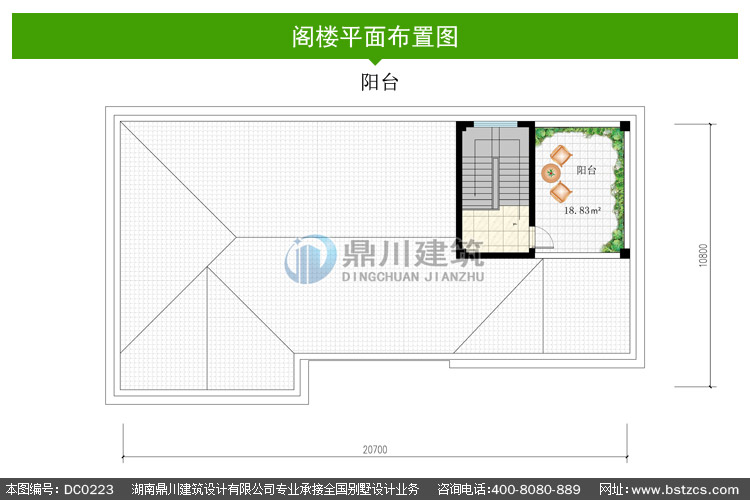

| 閣 樓： | 陽臺 | |||
本套圖紙有施工圖53張，效果圖3張，包打印（效果圖為彩圖，施工圖為A3大圖），快遞包郵，無電子版
效果圖：
![[新版]二層帶車庫露臺別墅設計圖紙_別墅設計圖紙,新農村房屋設計圖](images/202109/thumb_img/159_thumb_G_1630436769201.jpg)
